Construction de mon Salamandre
Un petit CR, quelques photos et explications sur la construction de mon Salamandre.
Voici toute les pièces de départ.

Par chance j'ai acheté le filtre IDA avec les 2 adaptateurs en PVC, aucune idée comment ils ont été réalisé.


Le problème suivant était de trouver les poumons, je suis tombé sur le site www.asmc.fr qui vend des gourdes Ortlieb à prix raisonnable.
deux 4 litres me paraissaient une bonne solution.
Je voulais faire le moins de trous dans les poumons, j'ai donc opté pour le montage d'un p-port directement sur le bouchon verseur de la gourde.
Voici un avant/après:

C'est d'une simplicité enfantine, j'ai découpé le bouchon à la taille du p-port:

et réduit le diamètre de l'écrou pour qu'il n'entrave pas le vissage du bouchon, attention de ne pas supprimer le bourrelet sur la face de contact, c'est lui qui fait pression pour l’étanchéité.

voici avant montage

et monté sur la gourde.

voici la première version de connectique filtre/poumon.

C'est un embout cannelé en laiton avec une jonction faite d'un bout de tuyau annelé.
Il s'est avéré que cette connectique était trop haute et ne rentrait pas bien dans le sac, je suis passé à la version 2.0:

pour celle-ci j'ai coupé les p-port, inséré un tube fileté de 3/4 collé à l'époxy.

un écrou avec bord plat permet de maintenir la bague de serrage et fait office de surface d’étanchéité.

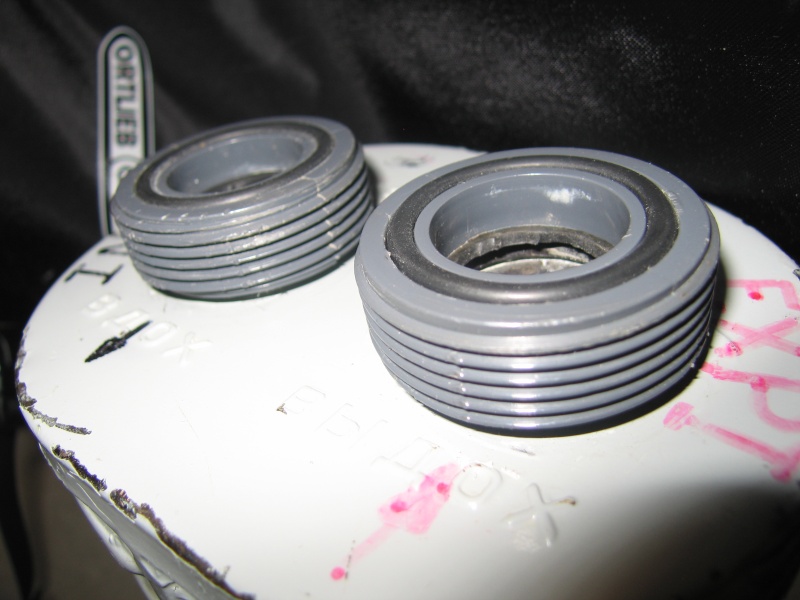

Les voici montés sur le filtre:

Voila le Salamandre monté:



Voici toute les pièces de départ.

Par chance j'ai acheté le filtre IDA avec les 2 adaptateurs en PVC, aucune idée comment ils ont été réalisé.


Le problème suivant était de trouver les poumons, je suis tombé sur le site www.asmc.fr qui vend des gourdes Ortlieb à prix raisonnable.
deux 4 litres me paraissaient une bonne solution.
Je voulais faire le moins de trous dans les poumons, j'ai donc opté pour le montage d'un p-port directement sur le bouchon verseur de la gourde.
Voici un avant/après:

C'est d'une simplicité enfantine, j'ai découpé le bouchon à la taille du p-port:

et réduit le diamètre de l'écrou pour qu'il n'entrave pas le vissage du bouchon, attention de ne pas supprimer le bourrelet sur la face de contact, c'est lui qui fait pression pour l’étanchéité.

voici avant montage

et monté sur la gourde.

voici la première version de connectique filtre/poumon.

C'est un embout cannelé en laiton avec une jonction faite d'un bout de tuyau annelé.
Il s'est avéré que cette connectique était trop haute et ne rentrait pas bien dans le sac, je suis passé à la version 2.0:

pour celle-ci j'ai coupé les p-port, inséré un tube fileté de 3/4 collé à l'époxy.

un écrou avec bord plat permet de maintenir la bague de serrage et fait office de surface d’étanchéité.
Les voici montés sur le filtre:

Voila le Salamandre monté:
