verificateur de cellule d'analyse CCR
un des problèmes classique des cellules de CCR sont leurs non linéarité sous PPO2 importante
des solutions existent comme des enceintes pressurisées sous oxy pour tester les cellules avec des valeurs de PPO2 supérieure a 1 bar .... mais le suivi de la linéarité n'est pas forcement évident
pourtant un développeur informatique a eu a mon avis une idée assez géniale : récupérer les valeurs de PPO2 lues par les ordis Petrel ou Predator pendant la plongée pour ensuite analyser la linéarité de la cellule : j'ai eu le plaisir d'être béta testeur du logiciel en question qui fonctionne a merveille sur les Petrel standard et divecan

https://play.google.com/store/apps/details?id=com.acapeo.ccrcellsstatus
le soft en question fonctionne sous Android et la liaison avec le Petrel ou le Predator est fait en bluetooth
des solutions existent comme des enceintes pressurisées sous oxy pour tester les cellules avec des valeurs de PPO2 supérieure a 1 bar .... mais le suivi de la linéarité n'est pas forcement évident
pourtant un développeur informatique a eu a mon avis une idée assez géniale : récupérer les valeurs de PPO2 lues par les ordis Petrel ou Predator pendant la plongée pour ensuite analyser la linéarité de la cellule : j'ai eu le plaisir d'être béta testeur du logiciel en question qui fonctionne a merveille sur les Petrel standard et divecan
https://play.google.com/store/apps/details?id=com.acapeo.ccrcellsstatus
le soft en question fonctionne sous Android et la liaison avec le Petrel ou le Predator est fait en bluetooth
Dernière édition par Jean-Michel le Jeu 4 Juin - 15:33, édité 1 fois
admin- Dendrobate tinctorius (Administrateur)
- Messages : 1729
Date d'inscription : 31/08/2014
Age : 56
Localisation : region Parisienne
Re: verificateur de cellule d'analyse CCR
Si je comprends bien, les valeurs reçues par le Petrel doivent se situer entre la limite rouge et la limite verte. Dans ton cas, la cellule a dépassée plusieurs fois la limite rouge. Cela signifie-t-il qu'il faut la changer? Ou alors, pas du tout parce que la cellule affiche des valeurs linéaires tout au long de la plongée?
En tous cas, c'est très très intéressant.
En tous cas, c'est très très intéressant.
Nostromo- Lithobates sylvaticus
- Messages : 427
Date d'inscription : 31/08/2014
Re: verificateur de cellule d'analyse CCR
Ca donne surtout envie d'économiser et acheter un petrel...

Akronyme- Dendrobate tinctorius (Administrateur)
- Messages : 1255
Date d'inscription : 04/09/2014
Age : 44
Localisation : Pas loin du Léman
Re: verificateur de cellule d'analyse CCR
A propos de PETREL, un petit scoop pour FROG....On a développé une protection, comme pour l'OSTC 2 et 3 / sport .
Le proto est au point, on va lancer la fabrication... sera dispo en pack avec un PETREL ....
Ca va protéger tout le tour de la vitre plexi plus une épaisseur d'env 2 MM qui permettra à celle ci de ne pas entrer en contact avec une surface un peu rugeuse lorsqu'on va le poser/tomber sur le bitume.. Le corps aussi sera enrobé..
Le proto est au point, on va lancer la fabrication... sera dispo en pack avec un PETREL ....

Ca va protéger tout le tour de la vitre plexi plus une épaisseur d'env 2 MM qui permettra à celle ci de ne pas entrer en contact avec une surface un peu rugeuse lorsqu'on va le poser/tomber sur le bitume.. Le corps aussi sera enrobé..
DANGUE- Lithobates catesbeianus
- Messages : 556
Date d'inscription : 02/09/2014
Re: verificateur de cellule d'analyse CCR
Excellente nouvelle! J'avais demandé une protection (mais j'avais déjà l'ordi) pour l'OSTC, mais vous ne sembliez pas d'accord pour la vendre seule. Ce sera le même cas pour le Petrel?
Akronyme- Dendrobate tinctorius (Administrateur)
- Messages : 1255
Date d'inscription : 04/09/2014
Age : 44
Localisation : Pas loin du Léman
Re: verificateur de cellule d'analyse CCR
Nostromo a écrit:Si je comprends bien, les valeurs reçues par le Petrel doivent se situer entre la limite rouge et la limite verte. Dans ton cas, la cellule a dépassée plusieurs fois la limite rouge. Cela signifie-t-il qu'il faut la changer? Ou alors, pas du tout parce que la cellule affiche des valeurs linéaires tout au long de la plongée?
En tous cas, c'est très très intéressant.

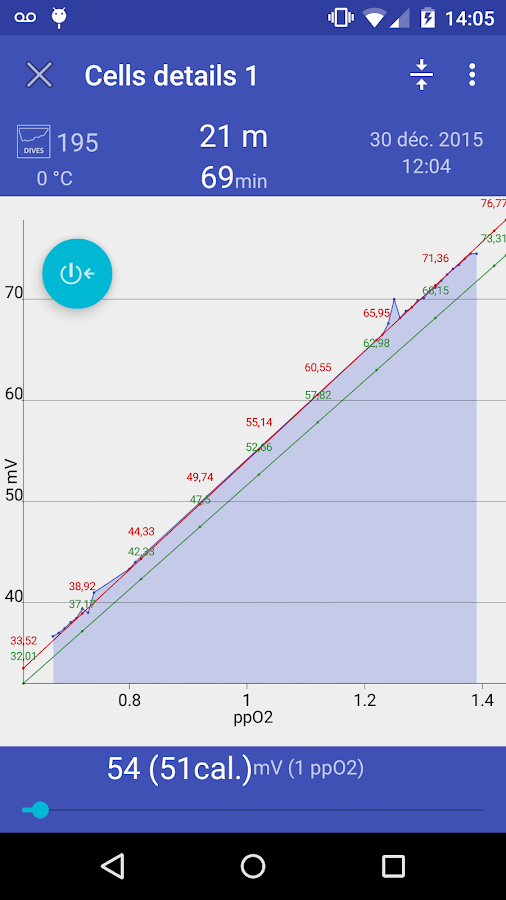

nope ce n'est pas ça : la ligne verte représente la valeur théorique de réponse en millivolts de la cellule , la ligne rouge est la dérivée des points de mesures de la cellule pendant la plongée : l'idéal serai que les deux courbes vertes et rouges soient parfaitement superposées : dans le cas montré la ligne rouge est légèrement au dessus de la ligne verte : les valeurs en millivolts sont donc un peu plus fortes que la théorie, mais surtout on voit que la linéarité de la courbe est excellente et très proche de la courbe théorique => la cellule fonctionne normalement
le problème éventuel peut surtout apparaitre sur les valeurs ou la PPO2 est supérieure a 1 (car on ne détecte pas de problème en surface puisque la calibration a l'O2 pure ne nous donne que 1 de ppo2) : quand la cellule commence a flancher il y a une non linéarité de la courbe sur les valeurs hautes de PPO2 : il est urgent de changer de cellule
admin- Dendrobate tinctorius (Administrateur)
- Messages : 1729
Date d'inscription : 31/08/2014
Age : 56
Localisation : region Parisienne
Re: verificateur de cellule d'analyse CCR
il est vrai que le fonctionnement d'une cellule d'analyse O2 n'est pas forcement évidente a comprendre pour le néophyte :
pour simplifier et vulgariser une cellule O2 c'est une pile : c'est un générateur de courant faibles : quelques millivolts en sortie ce qui est génial c'est que ce courant de sortie est proportionnel a la quantité d'oxygène dans laquelle la cellule est exposée
dans l'air (donc a PPO2 O,21) la valeur typique en millivolt d'une cellule est d'environ 10 millivolts , dans l'oxygène pure a pression ambiante cette valeur monte a environ 45 millivolts on calibre l'ordinateur soit a l'air soit a l'O2 pour associer un courant de sortie a une valeur de PPO2
lors de la plongée l'ordinateur lit de variation de courant de la cellule typiquement entre 30 millivolts (environ PPO2 = 0,7) a 70 millivolts (environ PPO2 = 1,5) ce qui est essentiel est la linéarité de la courbe surtout dans la zone que l'on a pas pu calibrer a pression ambiante
ce logiciel permet de vérifier a postériori la linéarité de réponse de chacune des cellules de votre CCR a partir du moment ou il est équipé d'un Shearwater Petrel ou Predator : le développeur avec lequel je suis en contact travaille actuellement sur l'interfaçage d'autres ordinateurs
pour simplifier et vulgariser une cellule O2 c'est une pile : c'est un générateur de courant faibles : quelques millivolts en sortie ce qui est génial c'est que ce courant de sortie est proportionnel a la quantité d'oxygène dans laquelle la cellule est exposée
dans l'air (donc a PPO2 O,21) la valeur typique en millivolt d'une cellule est d'environ 10 millivolts , dans l'oxygène pure a pression ambiante cette valeur monte a environ 45 millivolts on calibre l'ordinateur soit a l'air soit a l'O2 pour associer un courant de sortie a une valeur de PPO2
lors de la plongée l'ordinateur lit de variation de courant de la cellule typiquement entre 30 millivolts (environ PPO2 = 0,7) a 70 millivolts (environ PPO2 = 1,5) ce qui est essentiel est la linéarité de la courbe surtout dans la zone que l'on a pas pu calibrer a pression ambiante
ce logiciel permet de vérifier a postériori la linéarité de réponse de chacune des cellules de votre CCR a partir du moment ou il est équipé d'un Shearwater Petrel ou Predator : le développeur avec lequel je suis en contact travaille actuellement sur l'interfaçage d'autres ordinateurs
admin- Dendrobate tinctorius (Administrateur)
- Messages : 1729
Date d'inscription : 31/08/2014
Age : 56
Localisation : region Parisienne
Re: verificateur de cellule d'analyse CCR
DANGUE a écrit:A propos de PETREL, un petit scoop pour FROG....On a développé une protection, comme pour l'OSTC 2 et 3 / sport .
Le proto est au point, on va lancer la fabrication... sera dispo en pack avec un PETREL ....![]()
Ca va protéger tout le tour de la vitre plexi plus une épaisseur d'env 2 MM qui permettra à celle ci de ne pas entrer en contact avec une surface un peu rugeuse lorsqu'on va le poser/tomber sur le bitume.. Le corps aussi sera enrobé..
bonne nouvelle !!!! pense a tes clients qui ont acheté un Petrel chez toi

admin- Dendrobate tinctorius (Administrateur)
- Messages : 1729
Date d'inscription : 31/08/2014
Age : 56
Localisation : region Parisienne
Re: verificateur de cellule d'analyse CCR
C'est très clair, merci Jean-Mi.

Nostromo- Lithobates sylvaticus
- Messages : 427
Date d'inscription : 31/08/2014
Re: verificateur de cellule d'analyse CCR
notez bien que mon explication sur le fonctionnement des cellules O2 est TRES simplifié , pour ceux qui veulent aller un peu plus loin :
C'est une cellule galvanique délivrant un courant (et non une tension) : ce courant généré par la cellule électrochimique est : - proportionnel a la PPo2 dans lequel la cellule est exposée , - fortement influencé par la température
pour règler ce problème de sensibilité a la température une thermistance (résistance variable avec la température) est implantée sur le circuit électronique de la cellule : le courant fourni par la cellule ne varie pas en fonction de la charge résistive : avec une compensation en température la tension mesurée aux bornes de la cellule reste stable et proportionnelle a la PPO2 malgré les variations de températures
C'est une cellule galvanique délivrant un courant (et non une tension) : ce courant généré par la cellule électrochimique est : - proportionnel a la PPo2 dans lequel la cellule est exposée , - fortement influencé par la température
pour règler ce problème de sensibilité a la température une thermistance (résistance variable avec la température) est implantée sur le circuit électronique de la cellule : le courant fourni par la cellule ne varie pas en fonction de la charge résistive : avec une compensation en température la tension mesurée aux bornes de la cellule reste stable et proportionnelle a la PPO2 malgré les variations de températures
admin- Dendrobate tinctorius (Administrateur)
- Messages : 1729
Date d'inscription : 31/08/2014
Age : 56
Localisation : region Parisienne
Re: verificateur de cellule d'analyse CCR
Donc après la thermistance ... il ne "reste" plus que l'impact des différentiels de pression ! Et la c'est la grande question car cela impacte dans quel mesure à l'instant T et de quelle manière sous l'angle de la "fatigue" ! ?
OmOwO- Lithobates sylvaticus
- Messages : 362
Date d'inscription : 21/01/2015
Localisation : Marseille
Re: verificateur de cellule d'analyse CCR
OmOwO a écrit:Donc après la thermistance ... il ne "reste" plus que l'impact des différentiels de pression ! Et la c'est la grande question car cela impacte dans quel mesure à l'instant T et de quelle manière sous l'angle de la "fatigue" ! ?
non le différentiel de pression ne joue pas dans la partie linéaire de la cellule : attention une cellule n'est précise que pour des pressions partielles jusqu'a au moins 2 bars, ensuite la courbe s'infléchit nettement (mais on s'en tape vu qu'on ne plonge pas avec de telles pressions partielles)
la pression ne joue donc pas sur la linéarité de la courbe d'ailleurs l'analyse de mes cellules "en live" le montre bien
Dernière édition par Jean-Michel le Jeu 4 Juin - 19:59, édité 1 fois
admin- Dendrobate tinctorius (Administrateur)
- Messages : 1729
Date d'inscription : 31/08/2014
Age : 56
Localisation : region Parisienne
Re: verificateur de cellule d'analyse CCR
tu vois ces courbes ne sont pas de la "théorie" mais bien mes 3 cellules sur le Pathfinder : une plongée a Roussay



on peut remarquer la très bonne linéarité de la réponse des cellules quelque soit la PPO2 mesurée cette courbe intègre bien sur la profondeur puiqu'en PPO2 constante je peux avoir une PPO2 identique pour une profondeur différente
tu vois ici le profil de cette plongée j'ai volontairement une plongée très "multiniveaux" pour te montrer que même si on change souvent de profondeur la réponse des cellules reste bonne




on peut remarquer la très bonne linéarité de la réponse des cellules quelque soit la PPO2 mesurée cette courbe intègre bien sur la profondeur puiqu'en PPO2 constante je peux avoir une PPO2 identique pour une profondeur différente
tu vois ici le profil de cette plongée j'ai volontairement une plongée très "multiniveaux" pour te montrer que même si on change souvent de profondeur la réponse des cellules reste bonne

admin- Dendrobate tinctorius (Administrateur)
- Messages : 1729
Date d'inscription : 31/08/2014
Age : 56
Localisation : region Parisienne
Re: verificateur de cellule d'analyse CCR
j'ajoute également a cette analyse sur une plongée le voltage des 3 cellules durant la plongée (les 3 courbes vertes clair)

on voit bien les "pics O2" pris par la cellule N°2 en raison de sa proximité du solénoide (faut que je cogite a tenter de diminuer cela
) : malgré ces valeurs changeantes on voit bien que cela n'affecte en rien la linéarité de la réponse en fonction de la PPO2 et que les variations de profondeur n'affecte également pas le résultat

on voit bien les "pics O2" pris par la cellule N°2 en raison de sa proximité du solénoide (faut que je cogite a tenter de diminuer cela

admin- Dendrobate tinctorius (Administrateur)
- Messages : 1729
Date d'inscription : 31/08/2014
Age : 56
Localisation : region Parisienne
Re: verificateur de cellule d'analyse CCR
pour aller plus loin dans la compréhension des cellules je vous engage a lire un papier de Kevin Gurr :
http://rebreatherpro.typepad.com/Oxygen%20Sensors%20for%20use%20in%20rebreathers%20-%20release%20V1.pdf
http://rebreatherpro.typepad.com/Oxygen%20Sensors%20for%20use%20in%20rebreathers%20-%20release%20V1.pdf
admin- Dendrobate tinctorius (Administrateur)
- Messages : 1729
Date d'inscription : 31/08/2014
Age : 56
Localisation : region Parisienne
Re: verificateur de cellule d'analyse CCR
ce programme est juste génial ! merci pour tes explications

ebourzeix- Dendrobate tinctorius (Administrateur)
- Messages : 2560
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland
Re: verificateur de cellule d'analyse CCR
j'ai oublié de préciser : vous pouvez télécharger le logiciel en question qui s'appelle Cell Checker sur le google store et c'est gratuit !
compatible Petrel 1 et 2 mais également Petrel DiveCan I et II , et Predator
https://play.google.com/store/apps/details?id=com.acapeo.ccrcellsstatus
la version disponible est la 2.0.8 qui est la version finale que j'ai testée et qui est parfaitement compatible avec le Petrel DiveCan du Pathfinder (ou du Meg15)
compatible Petrel 1 et 2 mais également Petrel DiveCan I et II , et Predator
https://play.google.com/store/apps/details?id=com.acapeo.ccrcellsstatus
la version disponible est la 2.0.8 qui est la version finale que j'ai testée et qui est parfaitement compatible avec le Petrel DiveCan du Pathfinder (ou du Meg15)
admin- Dendrobate tinctorius (Administrateur)
- Messages : 1729
Date d'inscription : 31/08/2014
Age : 56
Localisation : region Parisienne
Re: verificateur de cellule d'analyse CCR
Pour la compréhension, c'est pas mal aussi:
http://www.cpalb.fr/IMG/pdf/comprendre_les_capteurs_o2.pdf
A+.
Pat
http://www.cpalb.fr/IMG/pdf/comprendre_les_capteurs_o2.pdf
A+.
Pat
Patplouf- Lithobates sylvaticus
- Messages : 199
Date d'inscription : 12/10/2014
Age : 77
Localisation : 13
Re: verificateur de cellule d'analyse CCR
Jean-Michel , je ne parlais pas de PP mais de P
(Pression à la profondeur d'usage) ; des quelques éléments que j'avais pu lire, les constructeurs évoquent que leurs cellules sont faites pour travailler dans une ambiance à 1 Atmosphère et avec une PP max de 1 !
Alors qu'elles aient une linéarité de réponse jusqu'à 2 c'est top et "largement" suffisant pour une usage standard en CCR mais les questions de fatigue sur des pressions ambiante supérieur à 1B ... c'est à ce niveau là que je parlais ... ainsi que de distorsion de la réponse chimique sous pression (et ambiance humide corrosive
) !

Alors qu'elles aient une linéarité de réponse jusqu'à 2 c'est top et "largement" suffisant pour une usage standard en CCR mais les questions de fatigue sur des pressions ambiante supérieur à 1B ... c'est à ce niveau là que je parlais ... ainsi que de distorsion de la réponse chimique sous pression (et ambiance humide corrosive

OmOwO- Lithobates sylvaticus
- Messages : 362
Date d'inscription : 21/01/2015
Localisation : Marseille
Re: verificateur de cellule d'analyse CCR
Jean-Michel, je viens de lire le dernier paragraphe du fichier que PATAPOUF a envoyé
et ça répond exactement à la question !!!

OmOwO- Lithobates sylvaticus
- Messages : 362
Date d'inscription : 21/01/2015
Localisation : Marseille
Re: verificateur de cellule d'analyse CCR
OmOwO a écrit:Jean-Michel, je viens de lire le dernier paragraphe du fichier que PATAPOUF a envoyéet ça répond exactement à la question !!!
Hi hi hi. . .


A+.
Pat.
Patplouf- Lithobates sylvaticus
- Messages : 199
Date d'inscription : 12/10/2014
Age : 77
Localisation : 13
Re: verificateur de cellule d'analyse CCR
Désolé les gars mais j'ai pas compris l’intérêt du bouzin !!! Si j'ai bien compris on compare les millivolts à la PPO2 mais ça c'est normal que ça marche bien. Ce qui est intéressant c'est de guetter le "plafonnement" et ça ne peut se faire que sous O2 sous pression ou alors par comparaison des 3 cellules.
Il faut donc superposer les courbes des 3 cellules et ne pas tenir compte des pics d'O2 de la cellule placée trop près de l'injecteur.
Il faut donc superposer les courbes des 3 cellules et ne pas tenir compte des pics d'O2 de la cellule placée trop près de l'injecteur.
Re: verificateur de cellule d'analyse CCR
Si j'ose ... l'objectif est de prévenir une défaillance de cellule par identification des erreurs de linéarité dans la réponse de la cellule ! Sous réserve de correction par le big boss
Donc oui tu surveilles la réponse en millivolt ; donc la courbe ; et la dérivée de la courbe pour identifier les ruptures anormales !
Je vois l'outil plus en préventif qu'autre chose ... mais tout facteur de sécurité "efficace et simple à utiliser" est bon à prendre !

Donc oui tu surveilles la réponse en millivolt ; donc la courbe ; et la dérivée de la courbe pour identifier les ruptures anormales !
Je vois l'outil plus en préventif qu'autre chose ... mais tout facteur de sécurité "efficace et simple à utiliser" est bon à prendre !
OmOwO- Lithobates sylvaticus
- Messages : 362
Date d'inscription : 21/01/2015
Localisation : Marseille
Re: verificateur de cellule d'analyse CCR
PASCAL POINGT a écrit:Désolé les gars mais j'ai pas compris l’intérêt du bouzin !!! Si j'ai bien compris on compare les millivolts à la PPO2 mais ça c'est normal que ça marche bien. Ce qui est intéressant c'est de guetter le "plafonnement" et ça ne peut se faire que sous O2 sous pression ou alors par comparaison des 3 cellules.
Il faut donc superposer les courbes des 3 cellules et ne pas tenir compte des pics d'O2 de la cellule placée trop près de l'injecteur.
et bien c'est exactement ce que cela fait tu peux comparer les 3 cellules et cela se fait sous pression puisque les courbes que tu visualises sont celle de la plongée (donc avec une PPO2 supérieure a 1) et comme cela te donne la linéarité de la cellule sous pression : si la courbe rouge (valeurs réelles) n'est plus parallèle a la courbe verte (théorique) alors la linéarité de la cellule est problématique
admin- Dendrobate tinctorius (Administrateur)
- Messages : 1729
Date d'inscription : 31/08/2014
Age : 56
Localisation : region Parisienne
Re: verificateur de cellule d'analyse CCR
Jean-Michel a écrit:
et bien c'est exactement ce que cela fait tu peux comparer les 3 cellules et cela se fait sous pression puisque les courbes que tu visualises sont celle de la plongée (donc avec une PPO2 supérieure a 1) et comme cela te donne la linéarité de la cellule sous pression : si la courbe rouge (valeurs réelles) n'est plus parallèle a la courbe verte (théorique) alors la linéarité de la cellule est problématique
Je ne comprend pas comment tu peux définir une courbe théorique, avec de l'O2 pur aucun PB mais avec un diluant je ne vois pas. Avec une comparaison en dynamique ç le fait déjà mieux, si une ou 2 cellules varient pendant que la ou les autres ne bougent plus, il y a plafonnement (ou PB d'homogénéisation mais dans ce cas ce sera passager).
Le seul moyen de vérifier la linéarité c'est un boitier hyperbar rempli d'O2 pur avec un indicateur de pression.
Ou méthode plus rude, on descend sous O2 en début de plongée pour s'assurer que les 3 cellules dépassent 1.6.
Et pour détecter préventivement une cellule qui commence à "fatiguer" ce n'est possible en mesurant les millivolts (ou la PPO2) en cours de plongée que par comparaison avec les 2 autres.
C'est très dangereux un plafonnement quand ça concerne 2 cellules à la fois mais c'est un phénomène à prendre en compte dans les procédures de sécurité. En général ça se produit au moment du changement de SP (forcément) et ça se détecte pas augmentation anormale du volume des faux poumons (si on est pas en phase de descente rapide bien sur). 3 cellules qui plafonnent en même temps ça je crois qu'on a jamais vu donc il en reste une dont la PPO2 va monter et déclencher l'alarme. Faut juste imaginer que c'est elle la bonne, fermer le bloc O2 et rincer diluant ou remonter. Une chose est sure pour moi, c'est que si je vois une cellule à plus de 1.6 ou moins de 0.4 je considère jusqu'à preuve du contraire que c'est celle-là qui dit la vérité et soit je peux apporter rapidement un correctif soit je quitte la boucle.
