les recycleurs ventraux dans la Marine Nationale Empty les recycleurs ventraux dans la Marine Nationale

Message par admin Ven 5 Sep - 18:08

on commence avec une superbe photo de Dumas en Pirelli lourd (donc matériel période seconde guerre mondiale mais photo prise après 1945 (1951) .... c'est de la récup : "prise de guerre" !)
on pourra aussi remarquer la Muta di Gomma Pirelli : combinaison en caoutchouc porté avec des sous vêtements en laine en dessous : avant l'invention du néoprène mousse (d'ou les curieux plis) ces combinaisons étaient très fragiles et fines

les recycleurs ventraux dans la Marine Nationale Histo1

bidouillage encore avant l'arrivée de la machine Française : une modification de recycleur Davis (voir chapitre I) datant de 1951

les recycleurs ventraux dans la Marine Nationale Histo12

un prototype de L'oxygers : premier recycleur a circuit fermé Français

les recycleurs ventraux dans la Marine Nationale Histo7

un Oxygers 1954

les recycleurs ventraux dans la Marine Nationale Histo6

a gauche modèle Fenzy 54 a droite prototype Oxygers 57

les recycleurs ventraux dans la Marine Nationale Histo2

le premier prototype (a droite) et le modèle 54 cote a cote

les recycleurs ventraux dans la Marine Nationale Histo5
admin
admin
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 56
Localisation : region Parisienne

Revenir en haut Aller en bas

les recycleurs ventraux dans la Marine Nationale Empty Re: les recycleurs ventraux dans la Marine Nationale

Message par admin Ven 5 Sep - 18:09

L'Oxygers est lié à l'histoire du GERS, département de recherche qui sera une véritable nurserie de projets géniaux dans l'immédiat l'Après-Guerre. Je citerai pour ma part la conception de 2 recycleurs qui vont faire date: l'Oxygers et le DC55.

Le premier est un fermé destiné aux nageurs de combat, le second un pSCR pour les démineurs (pSCR = semi-fermé à la demande). On y reviendra (faut pas tout dire d'un coup).

L'Oxygers a été construit par et en collaboration avec Fenzy. Nous avons ici un industriel qui a connu 14-18 et la Guerre des Gaz avec donc une expérience certaine dans le domaine du matériel de protection respiratoire.
les recycleurs ventraux dans la Marine Nationale P777_1_01

L'oxygers est radicalement différent des recycleurs italiens de type ARO.

Il est de type cyclique, c-a-d- que la circulation des gaz fait une boucle (à la différence des pendulaires où tout passe par le même tuyau). Le Castoro est peu ou prou organisé de la même manière.
les recycleurs ventraux dans la Marine Nationale Ib_p777_0_2

La machine est conçue autour d'un carénage noir en laiton recouvert d'une couche de fibre de verre qui abrite un grand filtre radial et partiellement le poumon (une jupe souple en PVC renforcé protège la partie haute).
les recycleurs ventraux dans la Marine Nationale Ib_p777_0_5

Très compact et extrêmement hydrodynamique, il s'agit à ne point en douter du plus performant recycleur O2 jamais conçu. Je ne dis pas ça pour faire plaisir et hisser le drapeau bleu-blanc-rouge mais c'est ainsi.
les recycleurs ventraux dans la Marine Nationale Ib_p777_0_4
admin
admin
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 56
Localisation : region Parisienne

Revenir en haut Aller en bas

les recycleurs ventraux dans la Marine Nationale Empty Re: les recycleurs ventraux dans la Marine Nationale

Message par admin Ven 5 Sep - 18:09

En 1954, le pharmacien-chimiste Perrimond-Trouchet et le LV Alinat du GERS (Groupement d'Étude et de Recherches Sous-marines) mettent au point un premier prototype, l'OXYGERS (OXYgène et GERS).
Peu à peu, diverses améliorations apparaissent (cartouche de chaux plus importante, carénage avec jupe en caoutchouc armé) pour aboutir finalement à l'Oxygers 54, d'abord fabriqué par la société Fenzy en 200 exemplaires.

L'Oxygers 54 est ensuite modifié par le GERS pour le corps amphibie de la Marine. Les cornes sont supprimées, le volume de la cartouche est réduit et le trou de remplissage de chaux sodée est déplacé au centre.
Ces changements aboutissent ainsi au prototype Oxygers 57 qui présente une jupe de carénage en toile caoutchouc avec branchement des tuyaux annelés en arrière de ce plastron souple. Le volume du sac et de la cartouche est plus limité, améliorant ainsi les problèmes liés à une trop grande flottabilité.

Modernisation: L'Oxygers 57/97 : L'Oxygers a subi en 1997 une modernisation qui a principalement porté sur l'environnement de l'appareil et n'a pas modifié sont principe général, démontrant une nouvelle fois les capacité de cet appareil. Il etait commercialisé par Aqualung

Oxygers 54 et 57

les recycleurs ventraux dans la Marine Nationale Histo3

photo de l'Oxygers 57/97

les recycleurs ventraux dans la Marine Nationale P831_1_00
admin
admin
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 56
Localisation : region Parisienne

Revenir en haut Aller en bas

les recycleurs ventraux dans la Marine Nationale Empty Re: les recycleurs ventraux dans la Marine Nationale

Message par admin Ven 5 Sep - 18:10

Quelques vues en détail...

détendeur, ultra-simple
les recycleurs ventraux dans la Marine Nationale Ib_p777_1_2

les recycleurs ventraux dans la Marine Nationale Ib_p777_1_4

les recycleurs ventraux dans la Marine Nationale Ib_p777_0_6

Une molette sur la coque permet de régler la dureté du clapet de ce qui tient lieu de 2ème étage. Plus bas, on distingue le bouchon de remplissage du filtre.
les recycleurs ventraux dans la Marine Nationale Ib_p777_0_11

Comme l'a dit Jean-Mi, l'Oxygers a connu dans sa longue vie une étape de modernisation en 1997.

Les machines qui en sont sorties sont nommées Oxygers 57/97. L'effort porta principalement sur un nouvel embout plus moderne en remplacement du GODEL, un poumon et des tuyaux plus gros.
les recycleurs ventraux dans la Marine Nationale P831_1_01

A utiliser, l'Oxygers est un vrai bonheur: compact et extrêmement hydrodynamique.
les recycleurs ventraux dans la Marine Nationale Ib_p780_1_3

Pour les BDistes, il apparaît dans cet album qui se passe à l'époque du grand Charles
les recycleurs ventraux dans la Marine Nationale P791_1_00

les recycleurs ventraux dans la Marine Nationale Ib_p791_0_3

L'Oxygers a été depuis remplacé par le Frogs, machine certainement plus polyvalente mais encombrante et lourde. Et moche :rigole:

Au niveau des accessoires, On voit apparaître du matériel spécifique comme un profondimètre 0-16m
les recycleurs ventraux dans la Marine Nationale Ib_p297_0_1

et un joli masque, toujours en activité.
les recycleurs ventraux dans la Marine Nationale Ib_p297_4_11
admin
admin
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 56
Localisation : region Parisienne

Revenir en haut Aller en bas

les recycleurs ventraux dans la Marine Nationale Empty Re: les recycleurs ventraux dans la Marine Nationale

Message par admin Ven 5 Sep - 18:11

encore quelques photos pour illustrer l'Oxygers :

photo datant des années 80 vous remarquerez les Tudor submariner au poignet
les recycleurs ventraux dans la Marine Nationale MNtudor2

une photo beaucoup plus ancienne des années 50 remarquerez cette fois ci la Rolex Submariner sans épaulements
les recycleurs ventraux dans la Marine Nationale NMrolex

une image de 1960 sur le porte avions Dixmude , plongeurs de combat en tenue Pirelli Muta di Gomma, recycleurs Oxygers, fenzy noire speciale MN, ceinture de plomb GERS et couteau Spirotechnique la montre est probablement une Blancpain Fifty Fathom
les recycleurs ventraux dans la Marine Nationale Mnblancpain3

une photo des années 70
les recycleurs ventraux dans la Marine Nationale NC1re

et une des années 90
les recycleurs ventraux dans la Marine Nationale NC2re

pas beaucoup de changement dans l'équipement .... si quand même : la montre :mdr:


Dernière édition par Jean-Michel le Ven 5 Sep - 18:12, édité 1 fois
admin
admin
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 56
Localisation : region Parisienne

Vincent A.C. aime ce message

Revenir en haut Aller en bas

les recycleurs ventraux dans la Marine Nationale Empty Re: les recycleurs ventraux dans la Marine Nationale

Message par admin Ven 5 Sep - 18:11

afin de complèter le tour d'horizon sur ces recycleurs ventraux Français voici encore quelques photos

un "petit frère" de l'Oxygers : le "mini oxy" de 1964 : l'idée était de faire une machine de petite dimension pour immersions courtes (1 heure max), l'appareil pèse 3 kg , de nombreux problèmes ont provoqué son abandon (épuration insuffisante du CO2 et respiration de gaz trop chaux du a l'exothermie de la chaux)

les recycleurs ventraux dans la Marine Nationale Histo11

les recycleurs ventraux dans la Marine Nationale Histo10

notons que le GERS fut aussi en charge de tester de nombreux prototypes proposés a la marine Française par différents fabricants

ici un "poumondeau ventral" (notez le nom et traduisez le en Anglais .... aqualung :rigole: )

les recycleurs ventraux dans la Marine Nationale Histo8

ou ici le Le Masson fabriqué par Piel

les recycleurs ventraux dans la Marine Nationale Histo9
admin
admin
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 56
Localisation : region Parisienne

Vincent A.C. aime ce message

Revenir en haut Aller en bas

les recycleurs ventraux dans la Marine Nationale Empty Re: les recycleurs ventraux dans la Marine Nationale

Message par ebourzeix Sam 6 Sep - 18:47

Une page d'histoire ! c'est super d'avoir rapatrié ce post ici !
ebourzeix
ebourzeix
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 2560
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland

Revenir en haut Aller en bas

les recycleurs ventraux dans la Marine Nationale Empty Re: les recycleurs ventraux dans la Marine Nationale

Message par Trimix38 Ven 8 Mai - 4:59

Belle page et une bonne chronologie de du début des recycleurs, maintenant la diversité des fabrication autour du même principe c'est plus compliquer..., et riche en échanges; merci

Trimix38
Tétard
Tétard

Messages : 2
Date d'inscription : 07/05/2015
Age : 53
Localisation : Isère

Revenir en haut Aller en bas

les recycleurs ventraux dans la Marine Nationale Empty Re: les recycleurs ventraux dans la Marine Nationale

Message par ebourzeix Ven 8 Mai - 20:00

ça fait du bien de relire ce post....quelle beau morceau d'histoire !
ebourzeix
ebourzeix
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 2560
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland

Revenir en haut Aller en bas

les recycleurs ventraux dans la Marine Nationale Empty Re: les recycleurs ventraux dans la Marine Nationale

Message par Nostromo Dim 10 Mai - 22:24

ebourzeix a écrit:ça fait du bien de relire ce post....quelle beau morceau d'histoire !

C'est clair... C'est fascinant! Bravo les gars! :thumb:
Nostromo
Nostromo
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 427
Date d'inscription : 31/08/2014

Revenir en haut Aller en bas

les recycleurs ventraux dans la Marine Nationale Empty Re: les recycleurs ventraux dans la Marine Nationale

Message par olif917 Lun 19 Sep - 16:49

c KDO
les recycleurs ventraux dans la Marine Nationale 52611410
les recycleurs ventraux dans la Marine Nationale 56034610
les recycleurs ventraux dans la Marine Nationale 12651010
olif917
olif917
Tétard
Tétard

Messages : 24
Date d'inscription : 19/09/2016

Revenir en haut Aller en bas

les recycleurs ventraux dans la Marine Nationale Empty Re: les recycleurs ventraux dans la Marine Nationale

Message par ebourzeix Lun 19 Sep - 19:32

haaaaaa ! trop beau ! merci !

Oxygers, Mixgers, DC55...jamais vues, elles sont magnifiques
ebourzeix
ebourzeix
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 2560
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland

Revenir en haut Aller en bas

les recycleurs ventraux dans la Marine Nationale Empty Re: les recycleurs ventraux dans la Marine Nationale

Message par ebourzeix Lun 19 Sep - 19:37

quelle période à peu près ?

les Oxygers sont des 57, embout GODEL...début années '70 ?

le Mixgers est le modèle 78, années '80

les DC semblent être des 55 à la vue des tuyaux, pas des 55/97 années '80 ?
ebourzeix
ebourzeix
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 2560
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland

Revenir en haut Aller en bas

les recycleurs ventraux dans la Marine Nationale Empty Re: les recycleurs ventraux dans la Marine Nationale

Message par olif917 Mar 20 Sep - 16:14

Les photos date des années 1989 1990 tu as raison sur toutes les dates chapeau bas
olif917
olif917
Tétard
Tétard

Messages : 24
Date d'inscription : 19/09/2016

Revenir en haut Aller en bas

les recycleurs ventraux dans la Marine Nationale Empty Re: les recycleurs ventraux dans la Marine Nationale

Message par ebourzeix Mar 20 Sep - 21:31

dates à la louche...la photo des Oxygers est celle qui laisse place à la plus grande marge.

l'image des DC55 est intéressante car au moins deux plongeurs utilisent des bouées-collerettes Fenzy...

qu'utilisent donc les autres ? des bouées Beuchat ?

il me semble que l'Océane P97 n'est apparue que plus tard...

les recycleurs ventraux dans la Marine Nationale Oceane_manuel_beuchat

les recycleurs ventraux dans la Marine Nationale _dsc1915web
ebourzeix
ebourzeix
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 2560
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland

Revenir en haut Aller en bas

les recycleurs ventraux dans la Marine Nationale Empty Re: les recycleurs ventraux dans la Marine Nationale

Message par olif917 Mer 21 Sep - 13:18

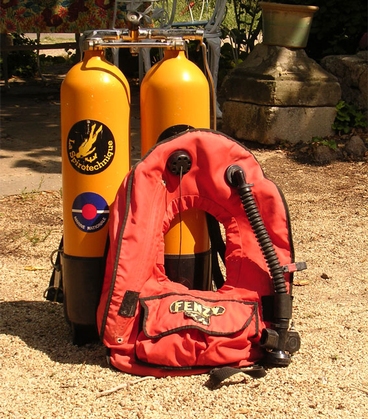

Oui tu as raison, il y a ceux qui utilisent la bonne vieille fenzy en caoutchouc orange la PA 70 et les autres qui étaient équipés du dernier arrivé dans la marine pour l'époque la brassière spirotchnique X4 les recycleurs ventraux dans la Marine Nationale X410
Au début elle était équipée d'une bouteille de 0,4 litre puis la sécurité évoluant nous avons eu des bouteilles de 0,6 litre. Nous les préférions aux PA70 car elles étaient équipées d'une poche et pour l'époque c'était énorme. et oui l'océane est apparue dans les années 94.
olif917
olif917
Tétard
Tétard

Messages : 24
Date d'inscription : 19/09/2016

Revenir en haut Aller en bas

les recycleurs ventraux dans la Marine Nationale Empty Re: les recycleurs ventraux dans la Marine Nationale

Message par ebourzeix Mer 21 Sep - 20:56

C'est la première fois - il me semble - qu'on aborde le sujet des bouées sur DC sur le forum. Très intéressant, merci.

Mon dos garde un souvenir ému de l'Océane: plutôt inconfortable, du moins pour avancer à l'horizontal.

Je ne pense pas que les bouées étaient très différentes en terme de confort; pour une plongée carrée, réduite à une descente/remontée, c'était bien adapté mais nager sur une plus longue distance devait être une toute autre affaire...

Certains sur le forum ont adapté des stab modernes en forme de fer à cheval, issues de la plongée tek. C'est un accessoire qui ne m'a pas convaincu personnellement car la machine s'éloigne du corps; je trouve que le confort respiratoire s'en ressent.

C'est donc la combi étanche qui assure l'équilibrage ce qui ne pose guère de problème pour les plongeurs suisses; il est fréquent, voir usuel, que le plongeur commence ici son écolage en étanche.

les recycleurs ventraux dans la Marine Nationale _DSC6444web
ebourzeix
ebourzeix
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 2560
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland

Revenir en haut Aller en bas

les recycleurs ventraux dans la Marine Nationale Empty Re: les recycleurs ventraux dans la Marine Nationale

Message par DANGUE Mer 21 Sep - 21:08

ebourzeix a écrit:

Certains sur le forum ont adapté des stab modernes en forme de fer à cheval, issues de la plongée tek. C'est un accessoire qui ne m'a pas convaincu personnellement car la machine s'éloigne du corps; je trouve que le confort respiratoire s'en ressent.



les recycleurs ventraux dans la Marine Nationale _DSC6444web

Pas si tu montes une wing suffisamment large .. Sur le mien, j'ai monté une AGIR AW56 sur laquelle j'ai mis des élastiques pour dégager les ouies latéral de circulation d'eau , et crois moi, aucune influence sur la position du DC par rapport au dos vu qu'il rentre parfaitement entre les boudins. De plus vu que le boudin à un plus gros volume en bas, il aide au trim lorsque tu es un peu plombé (pour les déco un peu longues) ...

DANGUE
Lithobates catesbeianus
Lithobates catesbeianus

Messages : 556
Date d'inscription : 02/09/2014

Revenir en haut Aller en bas

les recycleurs ventraux dans la Marine Nationale Empty Re: les recycleurs ventraux dans la Marine Nationale

Message par ebourzeix Jeu 22 Sep - 17:19

bon à savoir, merci Daniel pour ton retour d'expérience

j'ai aussi un AGIR, je ferai un essai :thumb:
ebourzeix
ebourzeix
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 2560
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland

Revenir en haut Aller en bas

les recycleurs ventraux dans la Marine Nationale Empty Re: les recycleurs ventraux dans la Marine Nationale

Message par DANGUE Jeu 22 Sep - 21:24

ebourzeix a écrit:bon à savoir, merci Daniel pour ton retour d'expérience

j'ai aussi un AGIR, je ferai un essai :thumb:


Attention, la AW38 n'est pas suffisamment large... Il faut une wing pour gros bi

DANGUE
Lithobates catesbeianus
Lithobates catesbeianus

Messages : 556
Date d'inscription : 02/09/2014

Revenir en haut Aller en bas

les recycleurs ventraux dans la Marine Nationale Empty Re: les recycleurs ventraux dans la Marine Nationale

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
